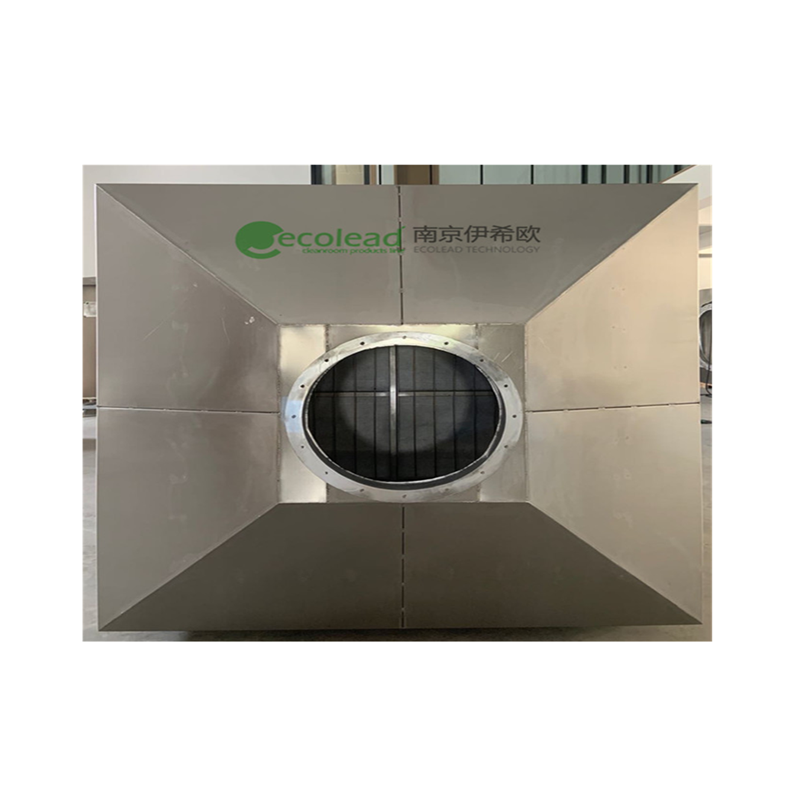

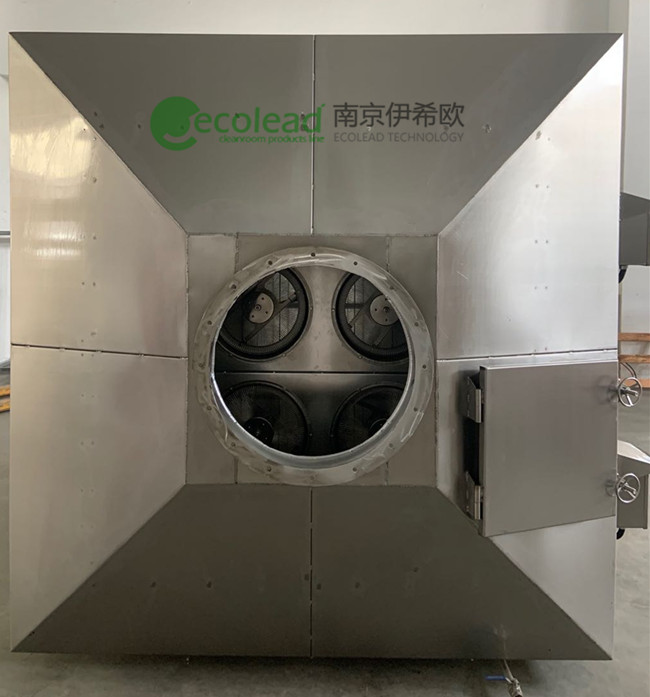

卧式自动卷绕式除尘过滤器

卧式自动卷绕式除尘过滤器

  • 所属分类:风管型卷绕式过滤器
  • 浏览次数:
  • 发布日期:2020-07-09 09:13:48
  • 产品概述
  • 性能特点
  • 技术参数

过滤及控制原理

含有灰尘的空气通过过滤器时,把灰尘阻挡在滤材的纤维层内。当纤维层由于凝集灰尘而阻力增大到上限差压值时,自动控制系统开始起动马达,自动卷绕以更换洁净滤材,使过滤器保持在正常阻力状态,从而保证通风系统的正常工作。

卧式自动卷绕式过滤器

控制方式:

手动控制方式:由用户自己根据现场情况随时按动电机开关进行更换滤材。

采用压差控制方式。

其原理为:过滤器前后压力的差值达到设定值的上限(350Pa~400Pa)时,差压传感器输出一信号控制电机转动,开始更换洁净滤材。当差压值到达设定下限值时(60Pa~80Pa),差压传感器输出一信号控制电机停止工作。

控制系统中设有料终报警信号。设备装有限位板,当洁净滤材将要用尽时,限位板触动限位开关,传出信号进行料终报警,提醒工作人员更换滤材。

2、设备结构

设备采用钢板冷弯成型的框架结构,,整个过滤器由上箱、下箱、立柱、挡料栏、压料栏、传动机构,控制元件及过滤材料等组成。各部件是装配式的,可到现场组装。

3、技术要求

1)投标人提供的自动卷绕式空气过滤器应达到如下除尘效果:

尘埃颗粒直径≤1μm的,计数去除效率η≥70%

尘埃颗粒直径≤3μm的,计数去除效率η≥80%

尘埃颗粒直径≤8μm的,计数去除效率η≥95%

2)过滤速度:V=2.2~2.5m/s

3)初阻力:≤80Pa

4)压差值:≤270Pa

5)电源:380V3相,50Hz

6)保护等级:IP55;绝缘等级:F级。

4、主要材料

上箱     Q235A碳钢

下箱     Q235A碳钢

立柱     Q235A碳钢

挡料栏   Q235A碳钢

压料栏   Q235A碳钢

滤材     丙纶纤维

紧固件   ASTM321不锈钢
